波紋管減壓閥,Y44H波紋管減壓閥用于溫度在300℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節，使通過閥內的介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差大于或等于O.5bar。
波紋管減壓閥,Y44H波紋管減壓閥使用原理和結構說明：
1,閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
2，波紋管減壓閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。
| 波紋管減壓閥主要技術參數和性能指標:
|
公稱壓力(Mpa)
| 0.6
| 1.0
| 1.6
| 殼體試驗壓力(Mpa)*
| 0.9
| 1.5
| 2.4
| 密封試驗壓力(Mpa)
| 0.6
| 1.0
| 1.6
| .高進口壓力(Mpa)
| 0.6
| 1.0
| 1.6
| 出口壓力范圍(Mpa)
| 0.05-0.4
| 0.1-0.8
| 0.1-1.0
| 壓力特性偏差(Mpa)△P2P
| GB12244-1989
| 流量特性偏差(Mpa)△P2G
| GB12244-1989
| .小壓差(Mpa)
| 0.1
| 0.15
| 0.15
| 滲漏量
| GB12245-1989
| | *：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件后進行。
|
|
| ■波紋管減壓閥主要零件材料：
|
零件名稱
| 零件材料
| 閥體 閥蓋
| WCB
| 底蓋
| WCB
| 閥座 閥瓣
| 2Cr13
| 波紋管
| 1Cr18Ni9Ti
| 波紋管上墊
| 2Cr13
| 波紋管下墊
| 2Cr13
| 導向座
| 2Cr13
| 主閥彈簧
| 50CrVA
| 調節彈簧
| 60Si2Mn
|
|
| ■波紋管減壓閥流量系數(Cv):
|
DN
| 15
| 20
| 25
| 32
| 40
| 50
| 65
| 80
| 100
| Cv
| 1
| 2.5
| 4
| 6.5
| 9
| 16
| 25
| 36
| 64
|
|

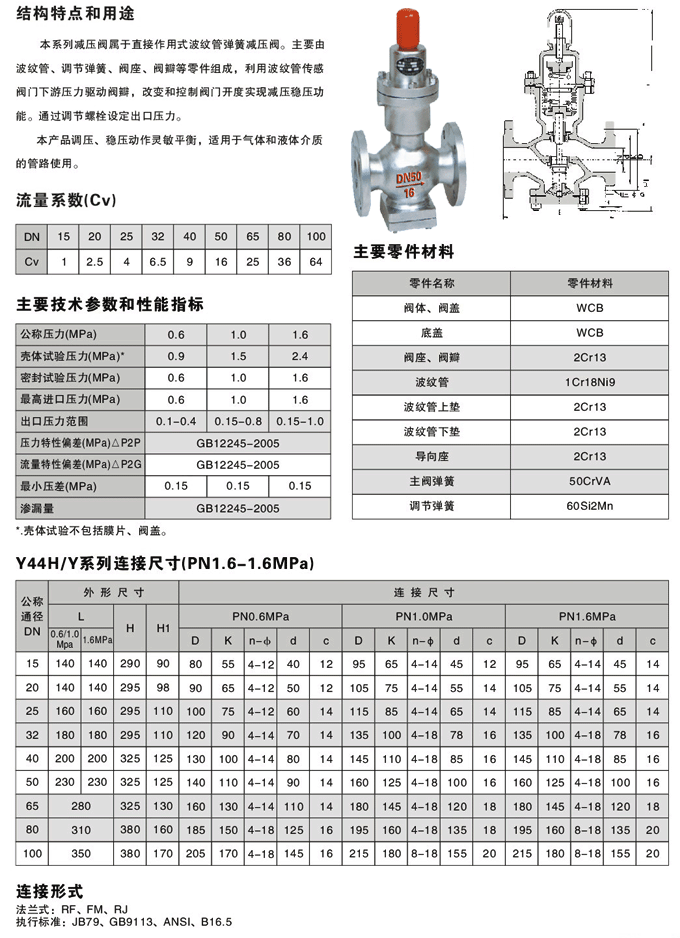

波紋管減壓閥,Y44H波紋管減壓閥尺寸結構圖:
