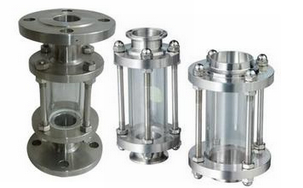

玻璃管視鏡,視盅是:用于排液或糟前的固流,冷卻水等液體管路上以觀察液體流動情況。在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事件發生的作用。 玻璃管視鏡主要
玻璃管視鏡,視盅技術參數：
該視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。本類閥門在管道中應當水平安裝。
體材質：碳鋼WCB、不銹鋼304、321、316、316L、鋼內襯PTFE。
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。
視窗材質：鋼化玻璃、高硼硅玻璃、石英玻璃。
密封材質：NBR、PTFE。
工作壓力0.2MPa 高溫高壓選用其他款產品
玻璃管視鏡,視盅主要材料表
|
殼體材質 |
WCB、CF8、CF8M、鋼內襯四氟 |
|
視窗材料 |
鋼化硼硅玻璃 |
|
工作溫度（℃） |
0~120 |
|
公稱壓力（MPa） |
＜1.0 |
|
密封件材質 |
聚四氟乙烯 |
|
連接形式 |
法蘭 |
|
允許急變溫度（℃） |
＜60℃ |
玻璃管視鏡,視盅主要外型及連接尺寸:
|
口徑 |
DN |
L |
D |
C |
g |
n-фd |
|
1/2＂ |
DN 15 |
15 |
250 |
95 |
65 |
46 |
4-ф14 |
|
3/4＂ |
DN 20 |
20 |
250 |
105 |
75 |
55 |
4-ф14 |
|
1＂ |
DN 25 |
25 |
250 |
115 |
85 |
65 |
4-ф14 |
|
1-1/4＂ |
DN 32 |
32 |
250 |
135 |
100 |
78 |
4-ф18 |
|
1-1/2＂ |
DN 40 |
40 |
250 |
145 |
110 |
85 |
4-ф18 |
|
2＂ |
DN 50 |
50 |
250 |
160 |
125 |
100 |
4-ф18 |
|
2-1/2＂ |
DN 65 |
65 |
250 |
180 |
145 |
120 |
4-ф18 |
|
3＂ |
DN80 |
80 |
250 |
195 |
160 |
135 |
4-ф18 |
|
4＂ |
DN100 |
100 |
250 |
215 |
180 |
155 |
8-ф18 |
|
5＂ |
DN125 |
125 |
250 |
245 |
210 |
185 |
8-ф18 |
|
6＂ |
DN150 |
150 |
250 |
280 |
240 |
210 |
8-ф23 |
玻璃管視鏡,視盅尺寸結構圖:
