氣動帶手輪球閥采用一體化結構執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少。可以電動啟閉也可以手動啟閉，密封性能等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力到16.0MPa,設計溫度550以下。

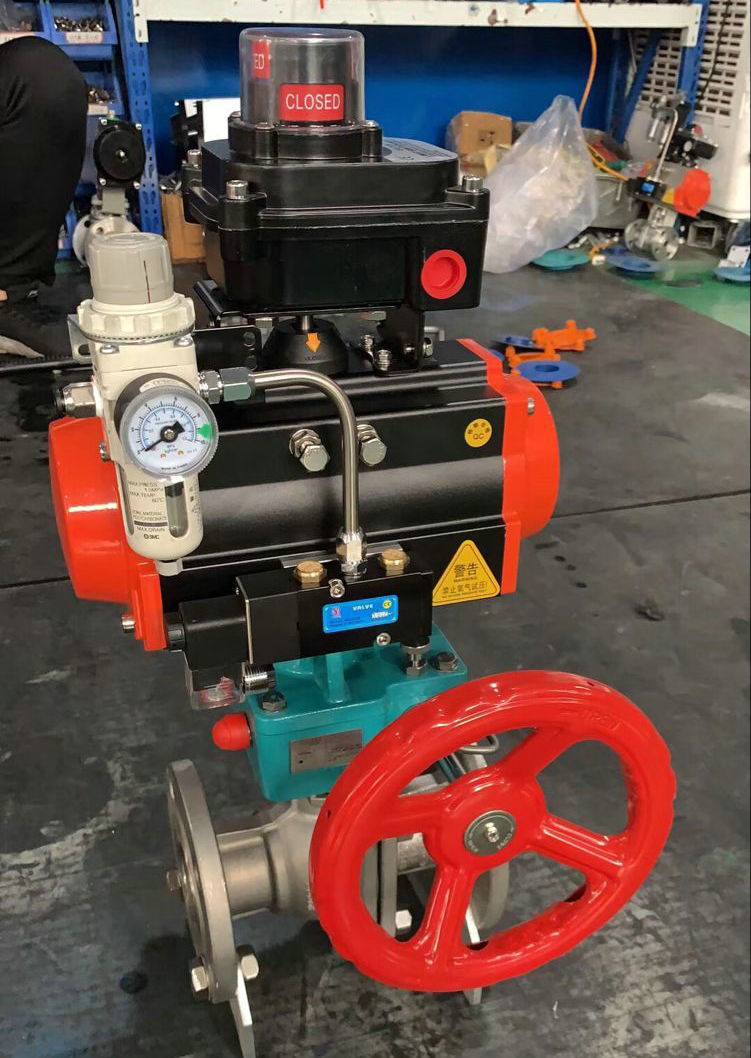

氣動帶手輪球閥實物圖片
主要性能規范：
設計依據 |
國標系列 |
美標系列 |
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
連接法蘭 |
GB/T9113
JB/T79
Hg20592 |
ANSI B16.5、B16.47 |
對焊端 |
GB/T12224 |
ANSI B16.25 |
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
氣動帶手輪球閥主要零件材料：
序號
NO |
零件名稱 |
材質 |
GB |
ASTM |
1 |
閥體 |
WCB |
A2116-WCB |
2 |
密封圈 |
PTFE |
PTFE |
3 |
球體 |
1C18Ni9Ti |
SS304 |
4 |
螺母 |
35 |
A194-2H |
5 |
螺柱 |
35CrMoA |
A193-B7 |
6 |
石體 |
WCB |
A216-WCB |
7 |
墊片 |
柔性石墨+不銹鋼 |
B12.10-304F/.G |
8 |
填料 |
PTFE |
PTFE |
9 |
填料壓蓋 |
WCB |
A2116-WCB |
10 |
定位片 |
25 |
A105 |
11 |
擋圈 |
65Mn |
AISI 1066 |
12 |
手柄 |
K33 |
A47-667
Gr.32510 |
13 |
閥桿 |
1Cr33 |
A276-410 |
14 |
螺釘 |
35 |
A193-B7 |
15 |
止推墊片 |
PTFE |
PTFE |
氣動帶手輪球閥主要圖片結構：
公稱通徑DN(mm) |
尺寸 |
執行器型號 |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
15 |
108 |
95 |
65 |
45 |
14 |
2 |
4-14 |
GT52/GT63K |
20 |
117 |
105 |
75 |
55 |
14 |
4-14 |
GT63/GT63K |
25 |
127 |
115 |
85 |
65 |
14 |
4-14 |
GT63/GT83K |
32 |
140 |
135 |
100 |
78 |
16 |
4-18 |
GT83/GT83K |
40 |
165 |
145 |
110 |
85 |
16 |
3 |
4-18 |
GT83/GT110K |
50 |
178 |
160 |
125 |
100 |
16 |
4-18 |
GT83/GT110K |
65 |
190 |
180 |
145 |
120 |
18 |
4-18 |
GT110/GT127K |
80 |
203 |
195 |
160 |
135 |
20 |
8-18 |
GT127/GT127K |
100 |
305 |
215 |
180 |
155 |
20 |
8-18 |
GT127/GT160K |
125 |
256 |
245 |
210 |
185 |
22 |
8-18 |
GT160/GT190K |
150 |
394 |
280 |
240 |
210 |
24 |
8-23 |
GT190/GT210K |
200 |
457 |
335 |
295 |
265 |
26 |
12-23 |
GT254/BAW20S |
250 |
533 |
405 |
335 |
320 |
30 |
12-25 |
BAW17/BAW20S |
訂貨流程
- 客戶采購清單請傳真至 021-60714833，或來電咨詢 021-31263381。
- 收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
- 具體商定：交貨期、特殊要求等事宜。
訂貨須知
- 客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
- 結構長度
- 連接形式
- 公稱直徑、全通徑、縮徑、管道尺寸
- 運用介質及溫度、壓力范圍
- 實驗、檢驗標準及其他要求
- 本場可根據客戶特殊要求配置各類驅動裝置。
- 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
服務承諾
專業制造、專業服務，雄工為你創造更多價值
不斷提升服務質量，精益求精，“真誠的服務”是雄工永恒的主題。雄工嚴格按照 ISO9001-2000 質量體系認證要求，質量嚴格把關，責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優質產品，至善至美服務，特此我廠做出如下承諾：
產品標準
產品嚴格按照中國 GB、HG 標準和美國 API 等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務
產品介紹，技術交流，非標產品設計，疑難解答
售中服務
- 守信合同，保證及時供貨，隨時保持與客戶聯系
- 對特殊或復雜的產品，我廠安排技術人員對用戶進行產品使用、故障排除、調式及維修進行培訓和指導。
售后服務
- 雄工產品質保期為自出廠起 12 個月，實行“三包”服務（包退、包換、包修）。
- 產品在使用中我廠定期組織技術、檢查人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，以便進一步提高產品質量。
- 對用戶投訴產品質量問題，快速做出反映，售后服務人員在 24-36 小時（省外 48 小時）趕赴現場。
- 對售后服務，要求用戶填寫服務后的質量反饋表，并做出鑒定意見，一邊提高雄工的服務質量
