氣動偏心半球閥,PQ64OH氣動偏心半球閥是一種直角旋轉的控制閥,由活塞式雙作用或單作用(彈簧復位式)氣動執行器和偏心半球閥組成,它與電氣閥門定位器或電磁閥配套使用,可實現 對工藝管路中流體介質的調節或切斷控制.半球切口的球體與閥座之間具有剪切作用,特別適用于含有纖維,微小固體顆粒,紙漿,煤灰等介質的工況.
1．水損為零。采用偏心結構，閥門開啟后，流道完全暢通，水頭損失為零。可節約能源。
2．可靠的密封方式。軟密封結構自密封性能，硬密封結構彈性補償性能。
3．耐磨損，使用壽命長。球閥在開啟后，球冠偏置于閥體內，不被介質直接沖刷。
4．自動清污功能。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的污垢，還可以切斷雜物。
5．啟閉迅速。偏心曲軸旋轉90度即可實現啟閉，啟閉時間短
6．適合高流速。直通流道，堅固的偏心曲軸使之適用高流速且無振動。
1．適用介質：清水.原水（含泥沙）.污水.海水、蒸汽、煤氣、天然氣、油品等。
2．適用溫度：軟密封偏心半球閥為-40℃-135℃；硬密封半球閥為常溫至600℃左右
3．適用壓力：PN6-PN64。
4．公稱通經：DN50-1200

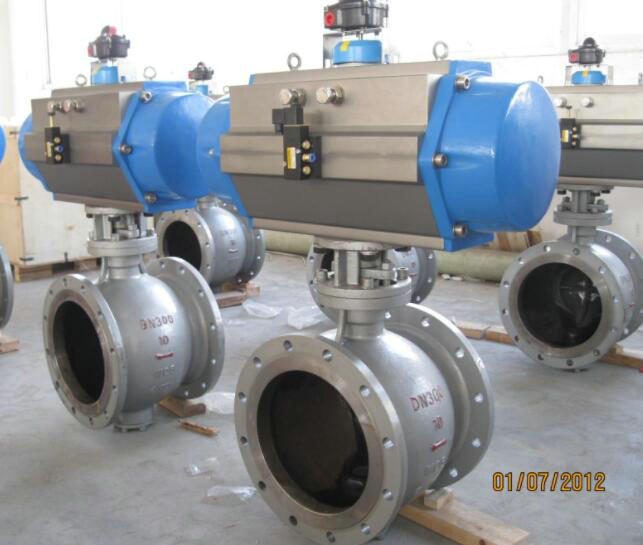

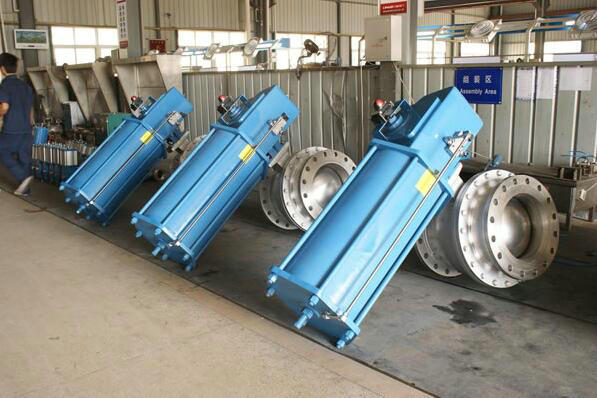

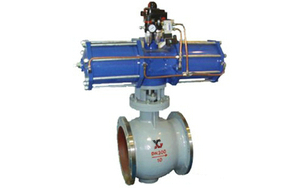

氣動偏心半球閥實物圖
執行標準
設計制造：GB12237－89
法蘭連接：GB/T17241.6998、GB/T9115（鋼制）
結構長度：GB12221－89
壓力試驗：GB/T13927的規定
性能參數
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公稱通經（mm） |
40-600 |
40-600 |
40-600 |
40-600 |
40-600 |
|
密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
適用溫度（℃） |
－29～300、－29～425、－29～540 |
|
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃氣、油類 |
|
驅動方式 |
手動、電動、氣動 |
|
連接形式 |
法蘭連接、對夾連接 |
|
安裝方式 |
立式安裝、臥式安裝 |
材料明細表
|
序號 |
名稱及規格 |
材料 |
|
1 |
底蓋 |
25 |
|
2 |
內六角螺栓 |
35CrMo |
|
3 |
墊片 |
柔性石墨 |
|
4 |
閥體 |
WCB |
|
5 |
下閥桿 |
2Cr13 |
|
6 |
球體 |
WCB |
|
7 |
滑動軸承 |
銅基合金或不銹鋼 |
|
8 |
墊片 |
柔性石墨 |
|
9 |
閥座+堆焊合金鋼 |
25 |
|
10 |
閥座支承 |
25 |
|
11 |
內六角螺栓 |
35CrMo |
|
12 |
鍵 |
40Cr |
|
13 |
上閥桿 |
2Cr13 |
|
14 |
滑動軸承 |
銅基合金或不銹鋼 |
|
15 |
填料墊 |
2Cr13 |
|
16 |
填料 |
柔性石墨 |
|
17 |
填料壓蓋 |
WCB |
|
18 |
支架 |
WCB |
|
19 |
螺柱 |
35CrMo |
|
20 |
螺母 |
45 |
|
21 |
螺柱 |
35CrMo |
|
22 |
螺母 |
45 |
|
23 |
螺柱 |
35CrMo |
|
24 |
螺母 |
45 |
|
25 |
鍵 |
40Cr |
|
26 |
手動操作器 |
組合件 |
主要零件材料
|
閥體 閥蓋 |
GB |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
ZG15Cr1Mo1V |
|
ASTM |
WCB |
CF8 |
CF8M |
WC9 |
|
球體 |
GB |
ZG2Cr13 |
ZG1Cr18Ni9Ti 表面特殊處理 |
ZG0Cr18Ni12Mo2Ti 表面特殊處理 |
ZG15Cr1Mo1V 表面特殊處理 |
|
ASTM |
CA15 |
CF8+HF |
CF8M+HF |
WC9+HF |
|
閥桿 |
GB |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
25Cr2Mo2V |
|
ASTM |
420 |
304 |
316 |
F22a |
|
閥座 |
GB |
PTFE |
2Cr13 |
PTFE |
1Cr18Ni9Ti |
PTFE |
0Cr18Ni12Mo2Ti |
D517 |
|
ASTM |
PTFE |
420 |
PTFE |
304 |
PTFE |
316 |
HF |
|
填料 |
GB |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
ASTM |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
PTFE |
柔性石墨 |
柔性石墨 |
|
螺栓 |
GB |
35 |
0Cr18Ni9 |
0Cr18Ni9 |
15Cr1Mo1V |
|
ASTM |
A193 B7 |
A320-B8 |
A320-B8 |
A193 B16 |
|
螺母 |
GB |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
20CrMo |
|
ASTM |
A194 2H |
A194-8 |
A194-8 |
A194-4 |
氣動偏心半球閥,PQ64OH氣動偏心半球閥參數尺寸圖:
